Pavaj tactil la trecerile de pietoni
Pavaj tactil la trecerile de pietoni
Trecerile de pietoni se numără printre cele mai importante puncte ale unei rețele pietonale urbane.
Spre deosebire de sectoarele obișnuite de trotuar, traversarea unui drum le cere pietonilor să părăsească protecția relativă a trotuarului, să intre într-o zonă comună cu vehiculele, să identifice direcția corectă, să traverseze într-un spațiu limitat și să se reconecteze la traseul pietonal de pe partea opusă.
Pentru persoanele cu deficiențe de vedere, fiecare dintre aceste schimbări aduce informații suplimentare care trebuie recunoscute rapid și corect.
De aceea, pavajul tactil la trecerile de pietoni nu trebuie tratat ca un detaliu izolat al pavajului. El face parte dintr-un sistem mai amplu care leagă trotuarele, rampele de bordură, punctele de avertizare și trecerile într-un traseu accesibil continuu.
Traversările pietonale necesită mai mult decât o trecere zebră
O trecere zebră oferă informații vizuale clare șoferilor și pietonilor, dar marcajele vizuale singure nu rezolvă toate problemele de accesibilitate.
Înainte să intre pe carosabil, pietonii trebuie să știe:
- unde începe traversarea;
- dacă se apropie de o bordură sau de marginea carosabilului;
- ce direcție urmează trecerea;
- unde continuă traseul accesibil pe partea opusă.
Pavajul tactil ajută la transmiterea unei părți din aceste informații prin textura suprafeței.
Suprafețele tactile direcționale pot ghida deplasarea spre trecere, iar cele de avertizare pot indica schimbarea mediului pietonal.
Eficiența sistemului depinde de poziționarea acestor elemente față de trecerea de pietoni.
Pavajul tactil direcțional și cel de avertizare au roluri diferite
O trecere bine proiectată face, de obicei, distincția între ghidare și avertizare.
Pavaj tactil direcțional
Pavajul tactil direcțional folosește frecvent bare longitudinale în relief.
Funcția sa principală este să indice o linie de deplasare.
La apropierea de o trecere, pavajul direcțional poate lega traseul de ghidare de pe trotuar de punctul de traversare desemnat.
Direcția barelor în relief trebuie să corespundă deplasării prevăzute oriunde standardul aplicabil de proiectare cere această dispunere.
Pavaj tactil de avertizare
Pavajul tactil de avertizare folosește, în general, puncte sau cupole în relief.
Funcția lui este diferită.
În loc să indice pietonilor unde să continue, semnalează apropierea de un loc care necesită atenție suplimentară.
La traversările rutiere, suprafețele de avertizare sunt asociate frecvent cu:
- rampele de bordură;
- marginile carosabilului;
- intrările în treceri;
- schimbările de nivel;
- punctele de tranziție între zonele pietonale și cele pentru vehicule.
Prin urmare, cele două modele tactile nu trebuie folosite interschimbabil.
Valoarea lor constă în comunicarea unor tipuri diferite de informații.
Tranziția de la trotuar la carosabil este punctul-cheie
Cea mai importantă zonă a unei treceri de pietoni nu este adesea centrul zebrei, ci tranziția de la marginea trotuarului.
Aici mediul pietonal se schimbă dintr-un traseu protejat într-un spațiu de trafic.
O tranziție bine planificată trebuie să ajute pietonii să recunoască:
- apropierea de trecere;
- punctul de avertizare;
- direcția trecerii;
- poziția trotuarului opus.
Dacă aceste elemente sunt slab coordonate, traseul poate deveni dificil de interpretat chiar și atunci când materialele tactile sunt de înaltă calitate.
Proiectarea trebuie, așadar, să pornească de la deplasarea pietonilor, nu de la unitățile individuale de pavaj.
Pavajul tactil trebuie aliniat cu direcția de traversare
Alinierea este deosebit de importantă în intersecții.
Un traseu de ghidare tactilă care se apropie de trecere la un unghi diferit de direcția reală a zebrei poate transmite informații direcționale ambigue.
Acest lucru devine mai important în intersecțiile largi sau acolo unde mai multe treceri sunt apropiate.
Traseul tactil trebuie coordonat cu:
- axa trecerii;
- poziția rampei de bordură;
- geometria drumului;
- insulele de refugiu;
- traseele trotuarelor învecinate.
Obiectivul este minimizarea schimbărilor inutile de direcție.
Un pieton care se apropie de drum trebuie să poată înțelege unde începe trecerea și unde duce.
Rampele de bordură trebuie integrate cu traseul tactil
Rampele de bordură sunt elemente esențiale ale trecerilor pietonale accesibile.
Ele asigură tranziția dintre nivelul trotuarului și cel al carosabilului pentru utilizatorii de scaune rulante, persoanele care împing cărucioare pentru copii, călătorii cu bagaje și alți pietoni.
Totuși, rampele elimină și marginea tradițională a bordurii, care altfel i-ar putea ajuta pe unii pietoni să recunoască limita carosabilului.
Din acest motiv, suprafețele tactile de avertizare sunt deosebit de importante în jurul acestor tranziții.
Rampa de bordură, pavajul tactil și trecerea zebră trebuie proiectate ca un singur sistem.
Dacă fiecare componentă este poziționată independent, pot apărea nealinieri.
Exemplele includ:
- un traseu tactil care duce pe lângă rampă, nu prin ea;
- pavaj de avertizare amplasat prea departe de marginea carosabilului;
- o rampă orientată spre un loc din afara trecerii marcate;
- pavaj tactil întrerupt de structuri de drenaj.
Aceste probleme sunt mai ușor de prevenit în proiectare decât de corectat după execuție.
Suprafețele de avertizare trebuie clar definite
Zona de avertizare trebuie să ofere o schimbare recognoscibilă față de pavajul înconjurător.
Eficiența ei depinde de mai multe caracteristici fizice.
Acestea includ:
- geometria elementelor în relief;
- spațierea;
- definirea suprafeței;
- consecvența;
- lățimea;
- poziția.
Punctele de avertizare slab formate pot fi greu de detectat.
Suprafețele denivelate sau deteriorate pot transmite și ele informații neuniforme.
Pentru pavajul tactil executat la fața locului, consistența materialului și calitatea matriței influențează direct definirea modelului de avertizare.
Pentru sistemele prefabricate, nivelul de montaj și calitatea aderenței sunt la fel de importante.
Contrastul vizual susține informația tactilă

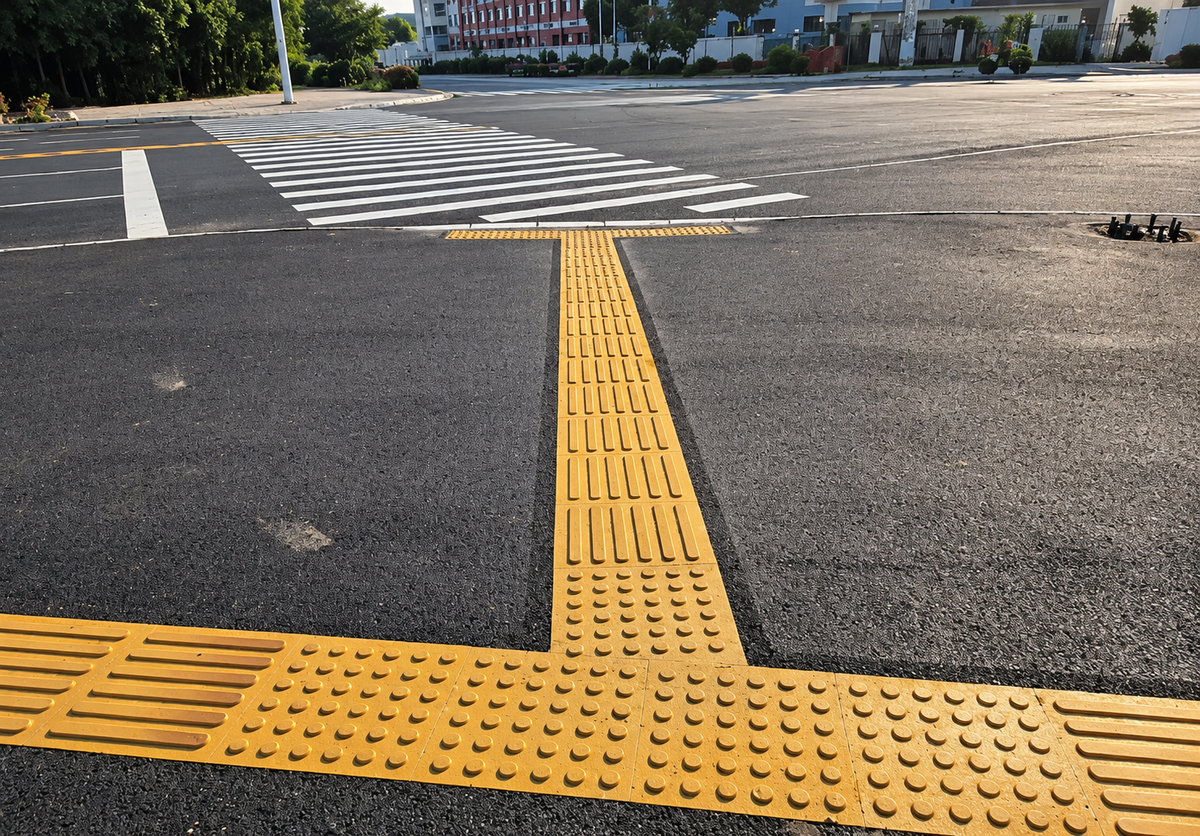

Imaginea arată pavaj tactil galben montat lângă asfalt închis la culoare.
Acest lucru produce un contrast vizual puternic.
Pentru pietonii cu vedere parțială, contrastul poate ajuta la identificarea atât a direcției traseului tactil, cât și a poziției zonei de avertizare.
Galbenul este folosit frecvent din acest motiv, dar alegerea culorii nu trebuie să se bazeze doar pe obișnuință.
Relația importantă este cea dintre suprafața tactilă și pavajul din jur.
O combinație reușită trebuie să facă traseul tactil distinct vizual fără să creeze confuzie inutilă cu marcajele rutiere sau cu alte informații de pe pavaj.
Marcajele trecerii și pavajul tactil trebuie să funcționeze împreună
Marcajele rutiere și pavajul tactil deservesc utilizatori diferiți, dar trebuie să susțină același tipar de deplasare.
Trecerea zebră identifică vizual zona de traversare pietonală.
Pavajul tactil ajută la definirea apropierii și a tranziției.
Dacă cele două sisteme nu sunt aliniate, trecerea poate transmite informații contradictorii.
Coordonarea proiectului trebuie, prin urmare, să examineze întreaga succesiune:
trotuar → pavaj tactil direcțional → pavaj tactil de avertizare → rampă de bordură → trecere zebră → rampă de bordură opusă → trotuar
Această succesiune trebuie să rămână cât mai directă și mai ușor de înțeles.
Intersecțiile necesită alegerea atentă a traseului
Intersecțiile mari includ adesea mai multe direcții posibile.
Un pieton poate trebui să aleagă între a traversa înainte, a vira la stânga sau a continua pe trotuar.
Pavajul tactil trebuie să clarifice aceste decizii, nu să adauge complexitate.
La punctele de decizie, dispunerea trebuie să distingă între:
- traseele care continuă;
- apropierile de treceri;
- zonele de avertizare;
- schimbările de traseu.
Cu cât intersecția este mai complexă, cu atât devine mai important controlul cantității de informație tactilă.
Un traseu accesibil trebuie să fie clar, nu supraîncărcat vizual sau fizic.
Configurații tactile în formă de T și de cruce
Unele apropieri de treceri cer ca pavajul tactil să conecteze mai multe direcții.
O configurație în T poate fi utilizată acolo unde un traseu de ghidare întâlnește altul.
Configurațiile în cruce sau multidirecționale pot apărea lângă noduri pietonale mai mari.
Aceste dispuneri necesită atenție specială, deoarece fiecare ramură trebuie să corespundă unui traseu real.
Simetria decorativă nu trebuie să aibă prioritate față de logica deplasării pietonale.
Fiecare ramură tactilă trebuie să aibă o justificare funcțională.
Dacă o direcție nu duce spre un traseu pietonal utilizabil, ea nu trebuie introdusă doar pentru a crea un model echilibrat vizual.
Insulele de refugiu necesită ghidare continuă
Pe drumurile late, o trecere de pietoni poate include o insulă de refugiu.
Aceasta creează un punct suplimentar de tranziție.
Sistemul tactil trebuie să ajute pietonii să înțeleagă:
- unde se termină prima traversare;
- unde începe zona de refugiu;
- unde continuă următoarea traversare.
Pavajul de avertizare poate fi necesar la marginile carosabilului, iar cel direcțional poate lega cele două etape de traversare.
Insula nu trebuie să întrerupă traseul accesibil.
Dacă traseul tactil devine neclar în mijlocul drumului, sistemul în ansamblu își pierde continuitatea.
Diferențele de nivel trebuie controlate
La trecerile de pietoni, chiar și diferențele mici de înălțime pot afecta utilizabilitatea.
Pavajul tactil trebuie instalat astfel încât suprafața înconjurătoare să rămână stabilă și previzibilă.
Echipele de execuție trebuie să evite:
- margini ridicate în jurul zonei tactile;
- adâncituri în care se adună apă;
- rosturi denivelate;
- tranziții bruște;
- secțiuni desprinse sau slăbite.
Elementele tactile propriu-zise au nevoie de relief, dar suprafața de bază trebuie integrată corect cu pavajul din jur.
Drenajul este deosebit de important la rampele de bordură
Rampele de bordură sunt adesea amplasate lângă traseele de scurgere a apei.
Acest lucru poate crea conflicte între proiectarea accesibilității și gestionarea apei.
Dacă punctul cel mai jos al rampei coincide cu un drenaj slab, apa se poate acumula direct pe suprafața tactilă de avertizare.
Apa persistentă poate:
- reduce confortul mersului;
- aduce murdărie pe suprafață;
- crește contaminarea;
- accelera deteriorarea;
- reduce claritatea modelelor tactile.
Gurile de scurgere, panta pavajului și poziția suprafeței tactile trebuie, așadar, coordonate în proiectare.
Traseul accesibil nu trebuie să devină canal de drenaj.
Materialele trebuie să reziste expunerii exterioare
Trecerile de pietoni sunt expuse unor condiții solicitante.
Pavajul tactil din aceste locuri poate fi supus la:
- soare;
- ploaie;
- praf;
- trafic pietonal repetat;
- trecerea vehiculelor;
- curățarea drumului;
- variații de temperatură.
Alegerea materialelor trebuie, prin urmare, să țină cont de performanța pe termen lung.
Proprietățile importante includ:
- rezistență la uzură;
- rezistență la intemperii;
- aderență;
- stabilitatea culorii;
- rezistență la impact;
- compatibilitate cu suporturi din asfalt sau beton.
O suprafață tactilă care își pierde rapid profilul în relief nu poate continua să ofere același nivel de ghidare.
Trecerea vehiculelor poate crește uzura
În unele intersecții, suprafețele tactile sunt montate aproape de zone prin care pot trece vehicule sau parțial în interiorul lor.
Aceasta introduce solicitări mecanice suplimentare.
Anvelopele în viraj, vehiculele de întreținere și comprimarea repetată pot accelera uzura.
Pentru aceste locuri, sistemul de pavaj trebuie ales potrivit condițiilor reale de trafic, nu numai utilizării pietonale.
Grosimea de instalare, aderența și rezistența materialului devin deosebit de importante.
Drumurile asfaltate existente necesită o pregătire atentă
Multe proiecte de pavaj tactil sunt adăugate drumurilor existente în cadrul renovării urbane.
În aceste situații, asfaltul poate avea deja ani de utilizare.
Înainte de instalarea unui sistem tactil realizat la fața locului sau lipit, executanții trebuie să verifice suportul pentru:
- agregate desprinse;
- contaminare cu ulei;
- praf;
- fisuri;
- umiditate;
- straturi superficiale slabe.
O suprafață tactilă stabilă necesită o bază stabilă.
Aplicarea unui material nou pe o suprafață deteriorată, fără pregătire, poate provoca o cedare prematură.
Pavajul tactil realizat la fața locului se poate adapta configurațiilor complexe
Trecerile de pietoni implică adesea geometrii neregulate.
Bordurile, rampele, canalele de drenaj și marcajele existente pot face configurațiile prefabricate mai greu de coordonat.
Pavajul tactil realizat la fața locului poate oferi mai multă flexibilitate în unele proiecte, deoarece suprafața este formată direct în locul necesar.
Acest lucru poate fi util pentru:
- trasee în formă de T;
- apropieri de treceri;
- proiecte de reabilitare;
- lățimi neregulate ale trotuarului;
- conexiuni în jurul infrastructurii existente.
Instalarea necesită în continuare trasare și poziționare precise ale matrițelor.
Flexibilitatea execuției nu trebuie să conducă la geometrii arbitrare.
Precizia matriței afectează definirea tactilă
Pentru pavajul tactil realizat la fața locului, matrița controlează forma fizică a elementelor în relief.
Matrițele direcționale trebuie să producă bare uniforme.
Matrițele de avertizare trebuie să producă puncte în relief clare și distribuite uniform.
Utilizarea repetată impune și păstrarea formei matriței.
Executanții trebuie să verifice:
- dimensiunile modelului;
- spațierea;
- deformarea matriței;
- curățenia suprafeței;
- alinierea secțiunilor alăturate.
O matriță întreținută necorespunzător poate reduce treptat calitatea modelului pe parcursul unui proiect mare.
Succesiunea lucrărilor trebuie planificată din timp
Zonele de traversare conțin, de obicei, mai multe sisteme de pavaj și marcaje.
Pavajul tactil trebuie deci inclus în succesiunea de execuție, nu adăugat fără coordonare.
Un flux practic poate include:
măsurători pe teren → trasarea traseului → pregătirea suportului → realizarea rampei de bordură → instalarea pavajului tactil → întărire → marcaje rutiere → inspecție finală
Succesiunea exactă poate varia în funcție de proiect.
Important este ca o activitate de execuție să nu deterioreze sau să acopere alta.
Gestionarea temporară a traficului contează și ea
Lucrările la trecerile de pietoni au loc frecvent lângă drumuri deschise circulației.
Zona de lucru trebuie, așadar, gestionată atent.
Barierele temporare, conurile și echipamentele nu trebuie să creeze pericole noi pentru pietoni.
Unde este posibil, un traseu pietonal alternativ trebuie să rămână liber pe durata lucrărilor.
După finalizarea pavajului tactil, zona nu trebuie redeschisă înainte ca materialul să dezvolte rezistență sau aderență suficientă.
Utilizarea prematură poate deteriora elementele în relief înainte de stabilizarea suprafeței.
Inspecția finală trebuie să urmeze traseul
Inspecția calității nu trebuie să se concentreze numai pe panourile tactile individuale.
Inspectorii trebuie să parcurgă întregul traseu și să evalueze trecerea ca sistem continuu.
Verificările principale includ:
Alinierea traseului
Traseul de ghidare conduce direct spre trecere?
Poziția avertizării
Suprafața de avertizare este amplasată la punctul corect de tranziție?
Conexiunea cu rampa de bordură
Traseul tactil este aliniat cu rampa?
Alinierea cu trecerea
Traseul corespunde trecerii zebră?
Calitatea suprafeței
Barele și punctele în relief sunt clar formate?
Drenajul
Există o zonă evidentă în care apa poate rămâne captivă?
Degajarea obstacolelor
Stâlpii, indicatoarele și structurile de utilități sunt în afara traseului de ghidare?
Conexiunea pe partea opusă
Traseul continuă logic după ce pietonul traversează drumul?
O trecere de pietoni funcționează eficient doar când aceste elemente lucrează împreună ca un singur traseu, nu ca detalii separate de execuție.
